CLB 200 Reporter Basis Station

Specificaties CLB 200

Het HF Prints CLB 200 Reporter Basis Station is één van de modellen uit een complete lijn radio-reportagesystemen.

Deze CL-lijn bestaat uit o.a. een stereo adioreportage/verbindingszender; diversity ontvangers en een compleet basisstation met een diversity ontvanger en retourzender in één, voor gebruik met een wandelzender ( WZ).

De HF Prints CLB 200 basis station is leverbaar in twee versies: met ontvangst in een beperkt frequentiegebied (schakelbandbreedte 10 MHz) of voor de hele band 3 (174–195 en 202–235 MHz). De laatste is met name geschikt voor situaties waarbij meer kanaalkeuzevrijheid gewenst is, een ruime schakelbandbreedte van 60 MHz.

Het bedieningsgemak is uitstekend. Zo is de bediening via het front eenvoudig, waarbij de frequentie afleesbaar is via een duidelijk display op het front. Maar ook bediening op afstand is mogelijk, via diverse besturingssystemen.
De ontvangers werken standaard in de VHF-band, maar kunnen op aanvraag ook in UHF-versie geleverd worden.

Op de achterzijde vindt u de antenneconnectoren (standaard zijn dit N connectoren, maar ook levering met BNC of TNC is op aanvraag mogelijk), de audio-aansluitingen (XLR-3 gebalanceerd), remote control (Sub D 25), een 230V net-entree (euro), en een aansluiting voor eventuele voeding via 12 volt (XLR-4 male).

Voor de frequentiekeuze van zowel de ontvanger als retourzender bevindt zich op het front voor elk een 16-standen kanaalkeuze-draaischakelaar. Bij de modellen met 60 MHz bandbreedte kan men de reeds voorgeprogrammeerde frequenties die bij een kanaalkeuze horen desgewenst zelf via een RS232 aansluiting en een hyperterminal-programma aanpassen, evenals de kanaalraster-instellingen. Bij deze modellen is hiervoor een uitwendige RS232-aansluiting op de achterzijde gemonteerd.

Door de sublieme ontvangstgevoeligheid van de ontvanger is het mogelijk om in samenspel met de unieke compacte HF Prints WZ-1 wandelzender een uitstekend bereik te creëren. De ontvangst van de ontvanger is zelfs zo goed, dat zelfs Ericsson Broadcast constateerde dat hun eigen merk wandelzender ineens tweemaal zo ver komt met deze HF Prints CLB-ontvanger.

Dit basisstation kan op aanvraag ook gebruikt worden voor gebruik met een Hecom WZ, waarvoor de HiDyn hieraan wordt aangepast.

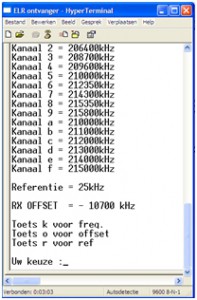

Hier een voorbeeld van het programmeren met hyperterminal, een standaard tool van Windows (te vinden bij bureau accessoires). Hier kan men de belangrijkste instellingen van de ontvanger zoals de frequentie, maar ook de referentie instellen. De datasnelheid is 9600 baud.

Alle systemen worden in een compacte 1HE 19”-behuizing geleverd, diepte 280mm.

CLB 200
Hyperterminal
